产品概述
VT-15系列外调制光发射机是宽带传输系统和大容量CATV光传输系统组网的首选产品。主要应用于大型1550nm光传输系统的光调制、光插入、WDM以及相关网络的升级与扩容，是实现三网融合、FTTX、1550nm光波的RFTV广播网系统的核心设备。
产品特点
细分化的规格，能满足不同网络的要求，有单路输出和双路输出，输出光功率从3dBm～10dBm，给用户提供了很大的选择性。
采用窄线宽、低噪声原装进口的DFB激光器作为光源，采用高线性的LiNbO3外调制器作为外信号调制器。
优越的预失真电路，在达到高标准的CNR值时，仍有完美的CTB和CSO表现值。
优越的SBS抑制电路， SBS连续可调，能适用不同传输距离的网络需求。
自动增益（AGC）控制，使不同的RF输入电平仍能保持稳定的信号输出。
内置双电源，自动切换。
全自动机箱温度控制，智能化的风扇，在机箱温度达到32℃时才开始运行。
LED显示，具有激光器监控、数字显示、故障告警、网络管理等多种功能；一旦激光器的工作参数偏离软件设定的允许范围，将提示告警。
提供标准RJ45接口，支持SNMP、用于计算机的远程网管及调整AGC、SBS、OMI等。
通过RS-232标准接口，用户可以更改面板显示的型号及规格、也可用于计算机的本地网络管理及监控。

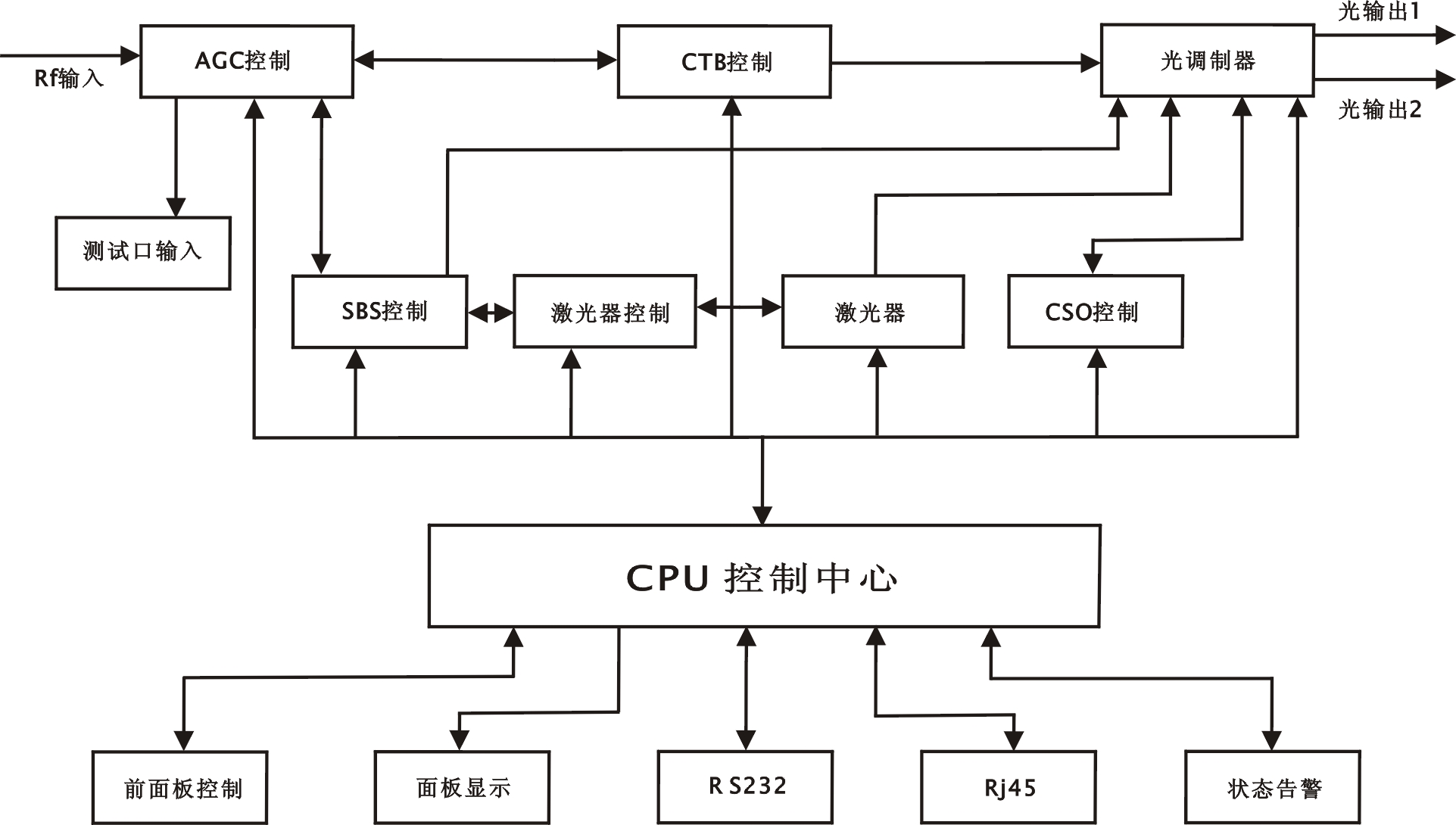

产品原理图
技术指标
性 能 | 指 标 | 备 注 | |
光 学 参 数 | 激光波长（nm） | 1550±10 | |
激光器类型 | DFB | ||
光调制方式 | 外调制 | ||
输出功率（dBm） | 根据客户指定 | 可选1×5、1×6、1×7，1×9 2×5、2×6、2×8、2×9 | |
光反射损耗（dB） | ≥50 | ||
光纤连接器 | FC／APC or SC/APC | ||
射 频 参 数 | 工作带宽（MHz） | 47-862/1000 | |
输入电平（dBμV） | 80±5 | AGC | |
平坦度（dB） | ≤±0.75 | 45~1000MHz | |
反射损耗（dB） | ＞16 | 45~750MHz | |
输入阻抗（Ω） | 75 | ||
链 路 性 能 | CNR（dB） | ≥53 | |
CTB（dB） | ≥65 | ||
CSO （dB） | ≥65 | ||
SBS抑制（dBm） | 13～19连续可调 | 步进0.1dBm | |
一 般 性 能 | 网管接口 | RJ45，R232 | |
供电（V） | 90～265市电 | 可选-48VDC | |
功耗（W） | ≤50 | ||
工作温度（℃） | -20～85 | 全自动机箱温度控制 | |
工作相对湿度 | 20%～85% | ||
尺寸（″） | 19″×11″×1.75″ | 483（W）x381（D）x44（H） | |
