产品概述

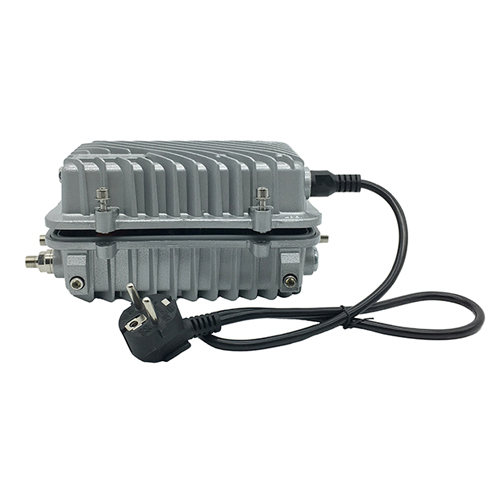

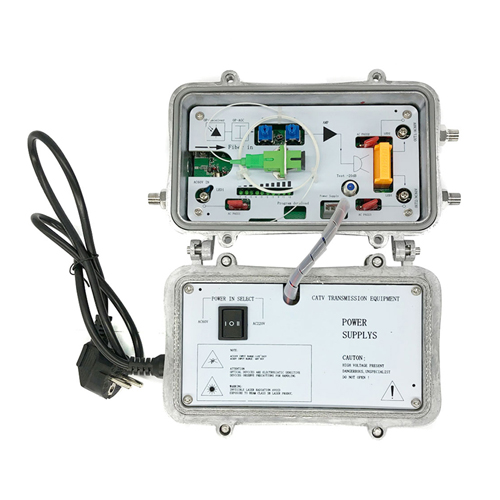

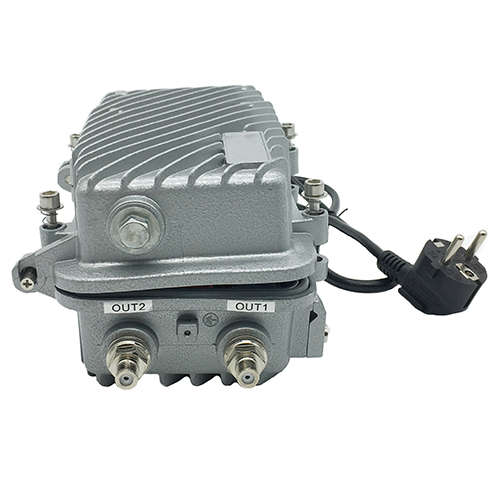

VR-860AE室外光接收机是一种新型的实用型CATV网络产品。 它使用GaAs MMIC放大模块，通过合理的电路和设计，确保网络设计目标和实际工作能力，通过选择合适的器件来降低成本，模块化，并根据客户要求自由配置。
它可以同时传输数字和模拟信号，使工程调试变得更加方便。 现在是HTTP网络系统的优化模型。

产品特点

■十级条形LED光功率指示，更加准确。
■电路优化设计，林业SMT工艺和后级模块放大。
■由于经典电路，光信号传输变得更加流畅。
■双倍输出功率的增益很高。
■双倍功率输出的失真低。
■AGC控制。 当输入光功率在－7〜＋ 2dBm范围内时，输出电平，CTB和CSO保持不变。

技术参数

项目 单位  VR-860AE

光学参数

光输入范围：dBm -7 ～+2

光回波损耗：dB ＞45

光接收波长：nm 1290 ～1600

光连接器类型：FC/APC、SC/APC(或用户指定)

光纤类型：单模

链路性能

C/N dB：≥ 51 -2dBm光功率输入，输出电平108dBμV，8dB平衡

C/CTB：dB ≥ 65

C/CSO：dB ≥ 60

射频参数

频率范围：MHz 45~862

频带平坦度：dB ±0.75

标称输出电平：dBμV ≥108

最大输出电平：dBμV ≥114

输出回损dB：≥16

输出阻抗：Ω 75

一般特征

供电电压V：AC60V或AC220V

工作温度 ℃： -25 ～55

储存温度 ℃：-40 ～70

相对湿度：% Max 80%No Condensation

功耗：W 20

尺寸：mm 230（长）x 160（宽）x105（高）
