Tuner to IP 网关 WK-3508B
3508B-24 Tuner to IP Gateway是一款前端接口转换设备,支持MPTS和SPTS输出可切换。 它通过 UDP 和 RTP/RTSP 协议支持 24 MPTS+2 MPTS(ASI 和 USB)或 1024 SPTS 输出。 集成了调谐器解调(或ASI输入)和网关功能,可将24个调谐器信号解调成IP包,或直接将ASI输入和调谐器的TS转换成IP包,再通过不同的IP地址输出IP包 和港口。 还为调谐器输入嵌入了 BISS 功能,以解扰您的调谐器输入节目。
产品详情

产品概述

3508B-24 Tuner to IP Gateway是一款前端接口转换设备,支持MPTS和SPTS输出可切换。 它通过 UDP 和 RTP/RTSP 协议支持 24 MPTS+2 MPTS(ASI 和 USB)或 1024 SPTS 输出。 集成了调谐器解调(或ASI输入)和网关功能,可将24个调谐器信号解调成IP包,或直接将ASI输入和调谐器的TS转换成IP包,再通过不同的IP地址输出IP包 和港口。 还为调谐器输入嵌入了 BISS 功能,以解扰您的调谐器输入节目。


产品特点

  • 支持24路FTA DVB-S/S2/S2X输入,1路ASI输入,1路USB输入

  • 支持BISS解扰

  • 支持 DisEqc 功能

  • 24 MPTS+2 MPTS(ASI and USB port) or 1024 SPTS output (MPTS and SPTS output switchable)

  • 2个GE输出(GE1和GE2的IP地址和端口号不同),最高850Mbps---SPTS

  • 2个独立的GE输出口,GE1(512 SPTS)+ GE2(512 SPTS)---(共26个MPTS)

  • 支持PID滤波、重映射(仅针对SPTS输出)

  • 支持“Null PKT Filter”功能(仅适用于 MPTS 输出)

  • 支持网页操作

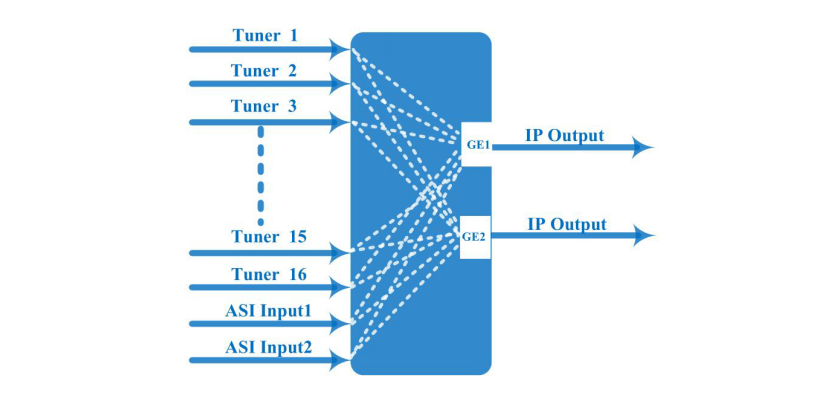

产品应用

uploads/image/20230410/1681112294.jpg

技术参数

Input

24 tuners input +1 ASI input +1 USB input---SPTS/MPTS output

Satellite

DVB-S

Frequency In

950~2150MHz

Symbol rate

0.5~45Msps

Signal Strength

- 65- -25dBm

FEC

1/2, 2/3, 3/4, 5/6, 7/8

Constellation

QPSK

Max input bitrate

≤125 Mbps

DVB-S2

Frequency In

950~2150MHz

Symbol rate

QPSK/8PSK /16APSK :0.5~45 Msps

32APSK: 0.5~34Msps;

FEC

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10

Constellation

QPSK, 8PSK, 16APSK, 32APSK

Max input bitrate

≤125 Mbps

DVB-S2X

Frequency In

950~2150MHz

Symbol rate

QPSK/8PSK /16APSK :0.5~45 Msps

8APSK: 0.5~40Msps

32APSK: 0.5~34Msps

FEC

QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20

8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

8APSK: 5/9-L, 26/45-L

16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90

32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9

Constellation

QPSK, 8PSK, 8APSK, 16APSK, 32APSK

Max input bitrate

≤125 Mbps

BISS Descrambling

Mode 1, Mode E (Up to 850Mbps) (descramble individual program)

Output

1024 SPTS IP output over UDP and RTP/RTSP protocol through GE1 and GE2 port (IP address and port number of GE1 and GE2 are different) , Unicast and Multicast

26 MPTS IP output (for Tuner/ASI/USB pass-through) over UDP and RTP/RTSP protocol through GE1 and GE2 port, Unicast and Multicast

2 ASI output

System

Web based management

Ethernet software upgrade

Miscellaneous

Dimension

482mm×230mm×44mm (W×L×H)

Approx weight

2.5 kg

Environment

0~45℃(work); -20~80℃(Storage)

Power requirements

100~240VAC, 50/60Hz

Power consumption

20W
