产品概述

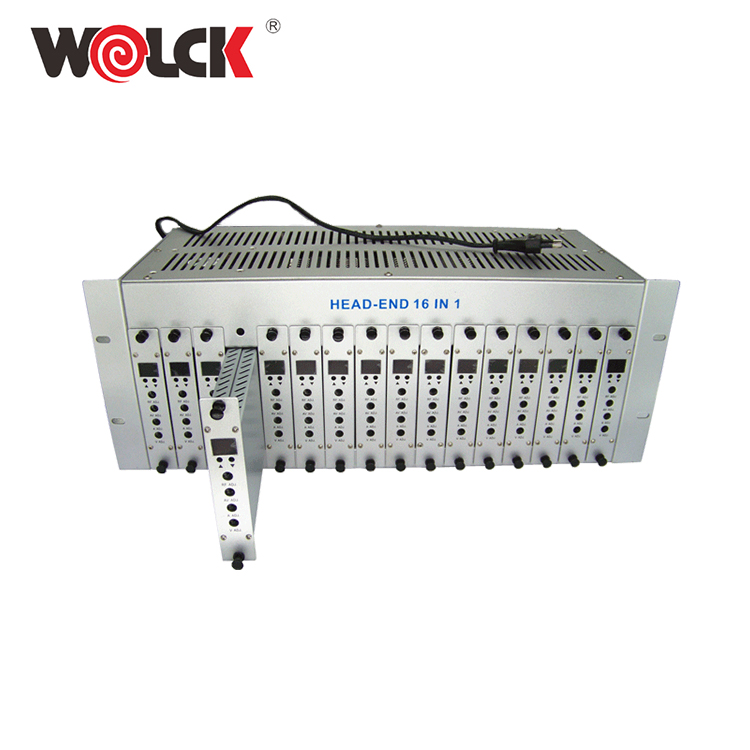

WK-16MA 16合一捷变调制器是一种节省空间的敏捷通道调制器系统。 它由16个单独的，垂直安装的，敏捷的频率调制器和一个高效的开关型电源模块组成。 它设计用于19英寸机架安装。每个调制器均经过SAW滤波，用户可以在47 MHz〜860MHz范围内进行设置。 PLL电路可保持精确的频率。 它在4U机架中提供出色的视频性能和高可靠性。
产品特点
1套可以安装16个通道，用户可以在47 MHz〜860MHz范围内设置。 相邻频道可行。
各通道各有功能键，操作简单。
高效率SMPS，性能稳定。
所有数字已经在工厂预设好了。 如有必要，无需进一步调整调制器。
安装简便，内置风扇用于冷却调节器
仅一个RF输出。 无需组合器
使用PLL电路进行精确的频率控制
也可用于NTSC，所有PAL配置
可安装9.19英寸机架。
技术参数
| 输出电平 | ≥105dBμV |
| 频率 | 47～862MHz |
| 输出电平调整范围 | 0～-20dB （可调） |
| 音视频比 | -10dB～-30dB (可调) |
| 输出阻抗 | 75Ω |
| 频率精度 | ≤±5KHz |
| 输出回波损耗 | ≥12dB（VHF）；≥10dB（UHF） |
| 视频输入电平 | 1.0Vp-p（87.5% 调制） |
| 输入阻抗 | 75Ω |
| 差分增益 | ≤5%（87.5%调制） |
| 差分相位 | ≤5°（87.5%调制） |
| 群延迟 | ≤45 纳秒 |
| 视觉平坦度 | ±1dB |
| 深度调整 | 0～90% |
| 视频信噪比 | ≥55dB |
| 音频预加重 | 50μs |
| 音频输入电平 | 1Vp-p（±50KHz） |
| 音频输入阻抗 | 600Ω |
| 音频信噪比 | ≥57dB |
| 机架 | 19 英寸标准 |
