产品概述

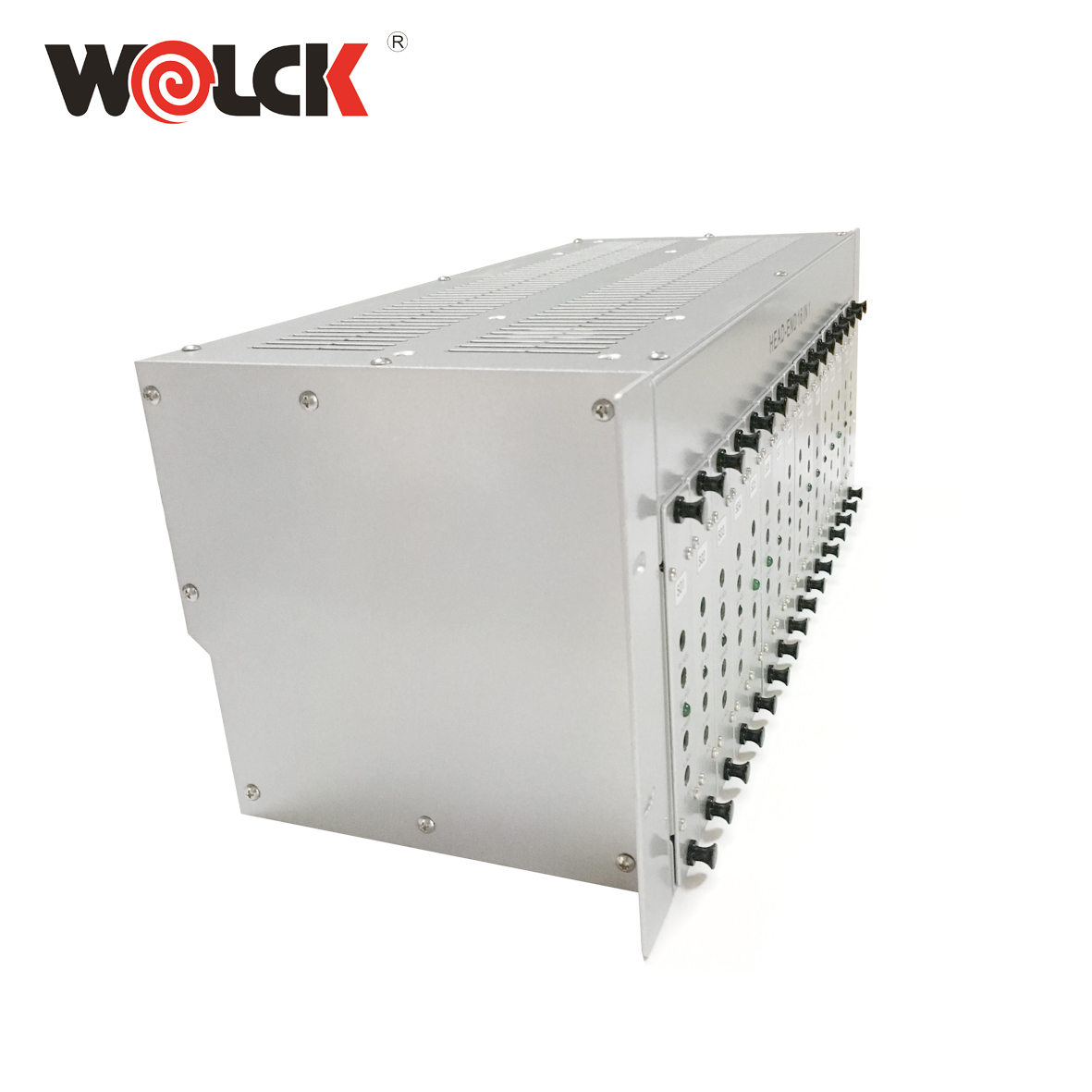

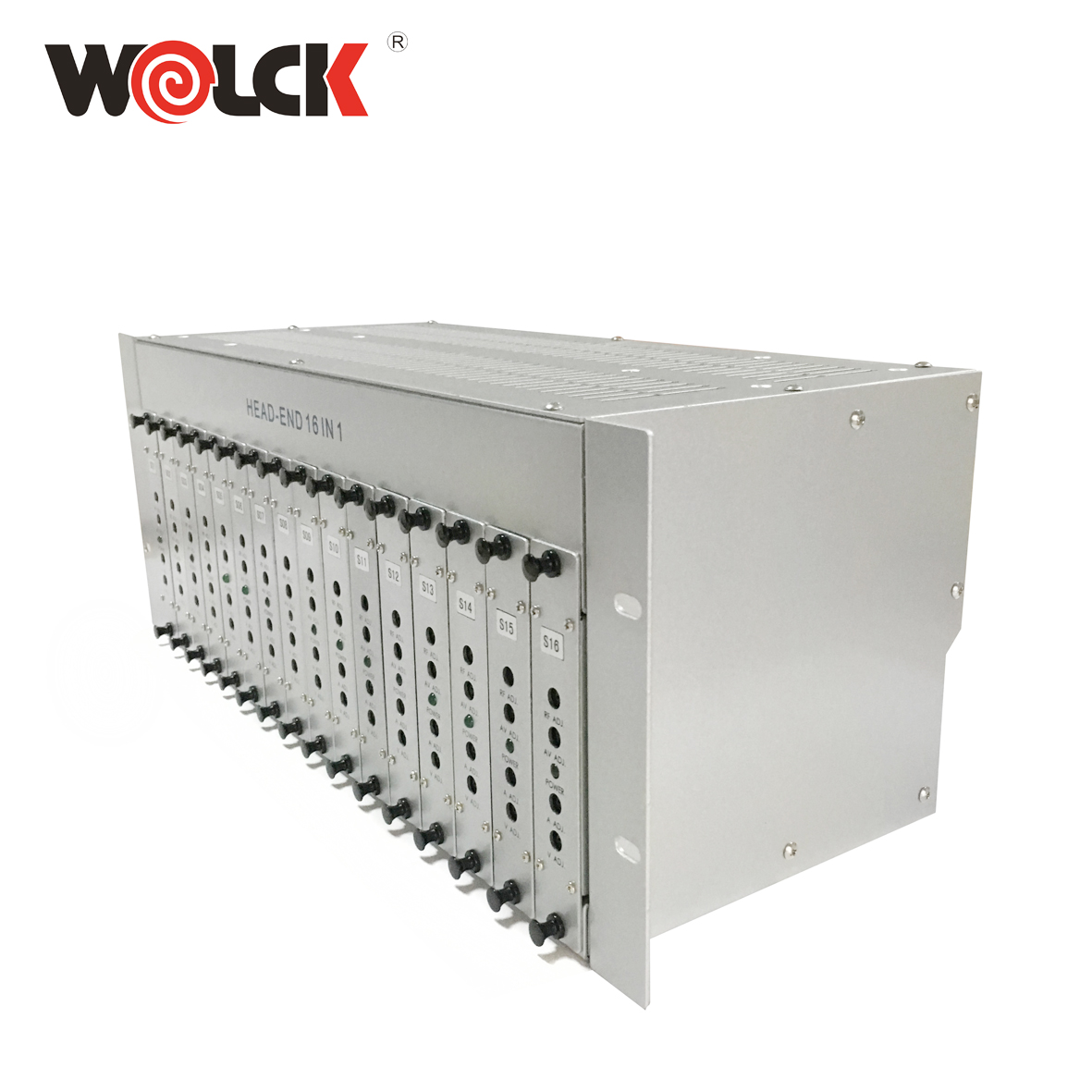

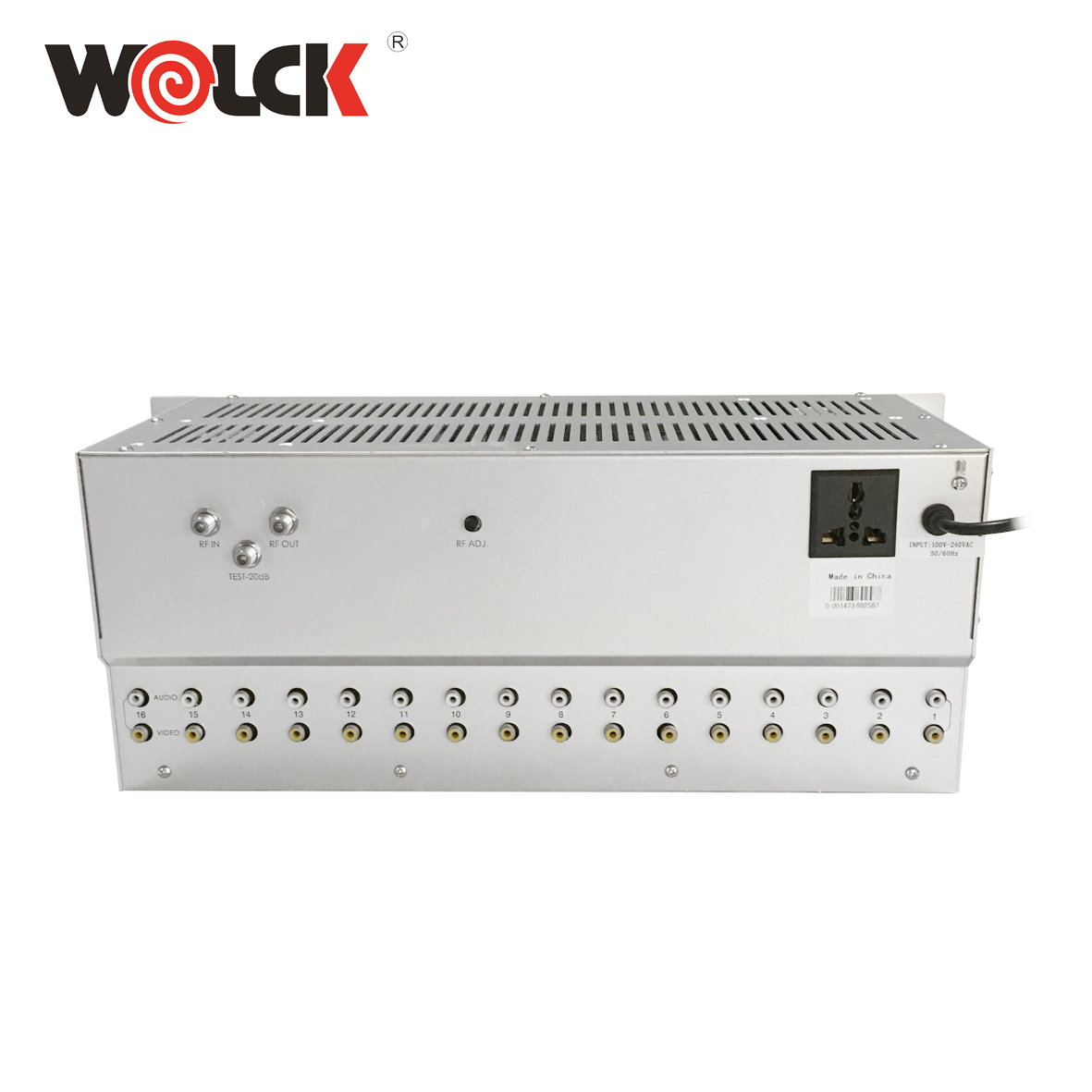

WK-16MA 16合一捷变调制器是一种节省空间的敏捷通道调制器系统。 它由16个单独的，垂直安装的，敏捷的频率调制器和一个高效的开关型电源模块组成。 它设计用于19英寸机架安装。每个调制器均经过SAW滤波，用户可以在47 MHz〜860MHz范围内进行设置。 PLL电路可保持精确的频率。 它在4U机架中提供出色的视频性能和高可靠性。
产品特点
调制电路采用主流调节芯片和单片机控制，稳定可靠。
每个通道的调制电路是完全独立的，通道配置非常灵活方便。
电源具有大量冗余，并且可以连续稳定地工作多年。
电缆传输设备的相关调试已在出厂之前完成。
输入的HDMI信号可以工作，可以由非专业人员安装和构造。
集成了多通道调制器以进行安装，结构紧凑，无需建立特殊的计算机室。
技术参数
| 输出电平 | ≥100dBμV |
| 频率 | 47～862MHz |
| 输出电平调整范围 | 0～-20dB （可调） |
| 音视频比 | -10dB～-30dB (可调) |
| 输出阻抗 | 75Ω |
| 频率精度 | ≤±5KHz |
| 输出回波损耗 | ≥12dB（VHF）；≥10dB（UHF） |
| 视频输入电平 | 1.0Vp-p（87.5% 调制） |
| 输入阻抗 | 75Ω |
| 差分增益 | ≤5%（87.5%调制） |
| 差分相位 | ≤5°（87.5%调制） |
| 群延迟 | ≤45 纳秒 |
| 视觉平坦度 | ±1dB |
| 深度调整 | 0～90% |
| 视频信噪比 | ≥55dB |
| 音频预加重 | 50μs |
| 音频输入电平 | 1Vp-p（±50KHz） |
| 音频输入阻抗 | 600Ω |
| 音频信噪比 | ≥57dB |
| 机架 | 19 英寸标准 |
