产品特点
3 个 GE 端口（最多 256 个 IP 输入）：
Data1 & Data2 双向端口，最多 256 个 IP 输入，8 个 IP 输出（用于 8 个 dvb-t 输出版本）
Data1 & Data2 双向端口，最多 512 个 IP 输入，16 个 IP 输出（用于 16 个 dvb-t 输出版本）
数据端口（位于前面板），最大 128 IP in
每个输入最大 840Mbps
支持精确的PCR调整
支持PID重映射和PSI/SI编辑
每个通道最多支持 180 个 PID 重新映射
支持 8（或 16）路复用 TS over UDP/RTP/RTSP 输出
8（或16）个DVB-T非相邻载波输出，符合ETSI EN300 744标准
支持RS(204,188)编码
支持基于Web的网络管理产品概述

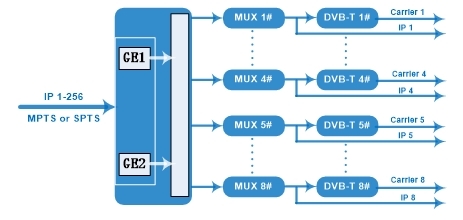

产品原理图
技术参数
Input | Input | Max 256 IP input through 3 (front-panel Data port, Data 1 and Data 2) 100/1000M Ethernet Port (SFP interface optional). Each Data1 or Data 2 port can input max 256 IP, while front-panel Data port can input max 128 IP |
Mux | Transport Protocol | TS over UDP/RTP, unicast and multicast, IGMP V2/V3 |
Transmission Rate | Max 840Mbps for each input channel | |
Input Channel | 256 | |
Output Channel | 8 | |
Max PIDs | 180 per channel | |
Functions | PID remapping(auto/manually optional) | |
PCR accurate adjusting | ||
PSI/SI table automatically generating | ||
Modulation Parameters | Channel | 8 |
Modulation Standard | ETSI EN300 744 | |
Constellation | QPSK/16QAM/64QAM | |
Bandwidth | 6/7/8 MHz | |
Trans mode | 2K/4K/8K | |
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |
RF Output | Interface | F typed output port for 8 non-adjacent carriers |
RF Range | 50~960MHz, 1kHz stepping | |
Output Level | -20~+10dbm (for all carriers), 0.5db stepping | |
MER | ≥ 40dB | |
ACL | -55 dBc | |
TS output | 8 IP output over UDP/RTP/RTSP, unicast/multicast, 2 100/1000M Ethernet Ports | |
System | Web-based Network management | |
General | Demission | 420mm×440mm×44.5mm (WxLxH) |
Weight | 3kg | |
Temperature | 0~45℃(operation), -20~80℃(storage) | |
Power Supply | AC 100V±10%, 50/60Hz or AC 220V±10%, 50/60Hz | |
Consumption | ≤20W | |
