产品概述

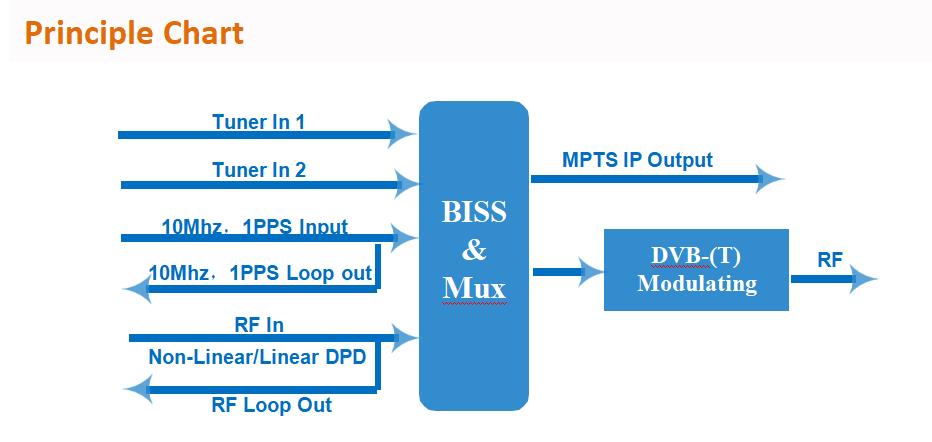

2406B DVB-(T) 调制器是集解调、传输复用和调制于一体的一体化设备，可将信号转换为 DVB-(T) RF 输出和 UDP 上的 IP 输出。 该设备配备2个DVB-S/S2调谐器输入、1个GPS 10MHz输入端口和1个1PPS输入端口。 输出的调制信号将被电视、机顶盒等接收。该DVB-(T)调制器还同时支持自适应线性和非线性数字预失真。还嵌入了 BISS 功能以从调谐器输入
解扰节目。
产品特点
支持2*S/S2调谐器输入
10MHz 输入/环出，1PPS 输入/环出
DVB-T/(T) T RF 在一台设备中输出，多重启动
IP（1*MPTS over UDP）镜像射频输出
支持 MISO 和 SISO
高性能输出：MER>43dB，肩部电平>56dB
支持非线性和线性数字预失真（DPD）
恒温晶振，稳定性高达0.1ppm
支持LCD显示和键盘
支持BISS解扰
基于网络的网络管理
产品应用
技术参数
Input | 2*S/S2 Tuner input | |||
10MHz reference clock input and loop out, BNC interface | ||||
1PPS input and loop out, BNC interface | ||||
1 RF input for DPD -25dbm~+5dbm | ||||
Modulator | DVB-T | Standard | EN300 744 | |
FFT | 2K, 8K | |||
Bandwidth | 5M, 6M, 7M, 8M | |||
Constellation | QPSK, 16QAM, 64QAM | |||
Guard interval | 1/4, 1/8, 1/16, 1/32 | |||
FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
Net Mode | SFN/MFN | |||
Hierarchical modulation | Alpha=1, 2, 4 | |||
RF Out
| Connector | N Type, 50ΩImpedance | ||
RF range | 30~960Mhz, 1hz stepping | |||
Output level ATT | -25~+3 dBm, 0.1db stepping | |||
MER | > 43db | |||
Shoulder Level | >56dB | |||
System | LCD display, keyboard and web Network management | |||
Supporting software upgrading through network | ||||
General | Demission (W*L*H) | 482mm×410mm×44mm | ||
Weight | 4.8kg | |||
Temperature | 0~45℃(operation),-20~80℃(storage) | |||
Power supply | AC 220V±10%,50/60Hz | |||
Power Consumption | 34W | |||
